Описание
Заключващите релета са устройства, които се управляват електромагнитно. Серията E290 на ABB може да се използва за реализиране на проста, енергоспестяваща и ефективна система за управление на осветлението. Тези устройства се използват основно в частни къщи, фабрични помещения, търговски и обществени сгради, както и в индустриални заводи. По правило заключващите релета, управлявани чрез импулсни бутони, се инсталират там, където е необходимо осветлението да се управлява от поне три различни места.
Всеки път, когато се задейства команда (чрез импулсен бутон), електрически импулс се прилага към бобината на заключващото реле. Бобината в устройството се захранва и активира за кратко. Този кратък импулс към бобината води до механичното заключване на вътрешните основни контакти. Вътрешният превключвателен механизъм ни позволява да постигнем безопасна и надеждна блокировка (по същия начин като химикалка). Всеки импулс, който се изпраща към магнитната бобина, превключва устройството към предишното му положение, където то се задържа механично до получаването на следващия управляващ импулс. Устройствата са проектирани за номинални токове 16 и 32A. Чрез съвместими аксесоари основните модули могат да се използват в почти всички пазарни приложения.

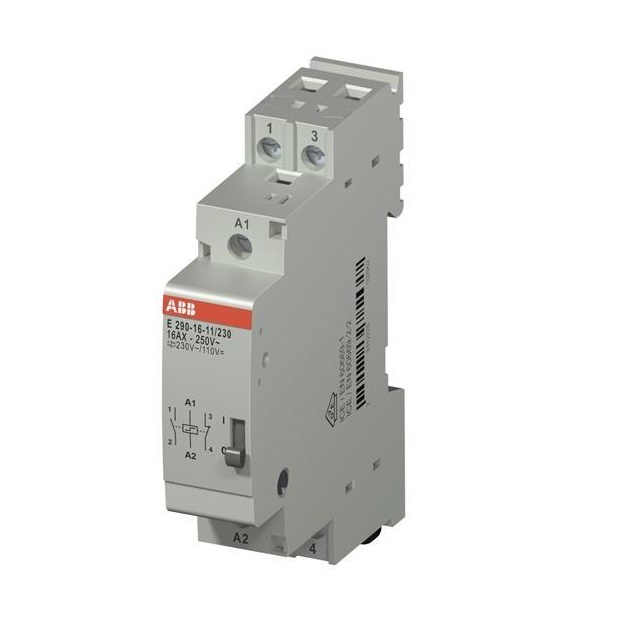

Каталожен номер: 2TAZ312000R2013
Функция: Механично задържащо реле
Номинално напрежение на управляващата верига (Uc): 230 V AC / 110 V DC
Брой основни контакти NC: 1
Брой основни контакти NO: 1
Брой допълнителни контакти NC: 0
Брой допълнителни контакти NO: 0
Ниво на шум dB (A): (@ разстояние 1 м) 60 dB
Затягащ въртящ момент: 1.2 – 1.5 N·m
Време за реакция: <3 ms
Продължителност на импулса: Минимум 50 ms
Консумация на бобината:
Управляващо напрежение V AC 230 V AC 0.062 A
Управляващо напрежение V DC 110 V DC
Средна стойност на включване 50 Hz 0.057 A
Захранващо напрежение: 207 … 253 V AC
Номинално изолационно напрежение (Ui): 230 V AC / 110 V DC
Номинално управляващо захранващо напрежение (Us): 250 V AC
Номинално импулсно издържащо напрежение (Uimp): 4 kV
Тип входно напрежение: AC
Номинален ток (In): 16 A
Номинален ток, основен превключвател: 16 A
Максимален превключващ ток: cos phi = 0.6 16 A
Честота (f): Управляващо напрежение 1 50 Hz
RAL номер: RAL 7035 – Светло сиво
Цвят: Сиво
Производител: ABB
